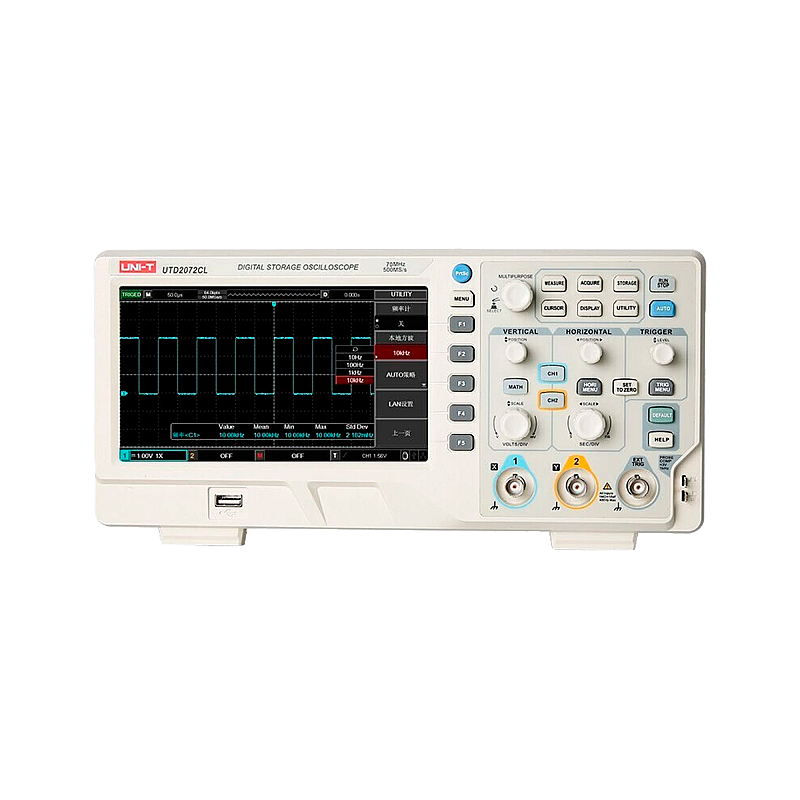

Παλμογράφος Uni-T UTD2072CL

-----------
ΚΥΡΙΕΣ ΠΑΡΑΜΕΤΡΟΙ
-----------
Εύρος ζώνης: 25 MHz
Αριθμός καναλιών: 2
Ρυθμός δειγματοληψίας: 500 MS/s
Χρόνος ανόδου: <5 ns
Βάθος μνήμης: 64 kpts
Ρυθμός λήψης κυματομορφής: >5000 wfms/s
Κατακόρυφη ευαισθησία: 1mV/div ~ 20V/div
Ακρίβεια μέτρησης DC (μέση λήψη): ±(3% x ανάγνωση + 0,1 div + 1 mV)
Αντίσταση εισόδου: 1 MOhm ±2%/24 pF ±3 pF
Πολικότητα: θετική/αρνητική
Τάση εισόδου: μέγιστο 400V (αιχμής DC + AC)
Μαθηματικές πράξεις: πρόσθεση, αφαίρεση, πολλαπλασιασμός, διαίρεση, FFT
Βάση χρόνου: 2 ns/div ~ 50 s/div
Καταγραφή δεδομένων μέτρησης: ρύθμιση, κυματομορφή, bitmap

-----------
ΣΚΑΝΔΑΛΗ
-----------
Μετρητής συχνότητας: 6ψήφιος
Τύποι σκανδάλης: άκρη, πλάτος παλμού, σήμα βίντεο, εναλλασσόμενο
Πηγές ενεργοποίησης: CH1, CH2, Line, EXT
Εύρος επιπέδου ενεργοποίησης:
εσωτερική: ±8 div μετρημένα από το κέντρο της οθόνης
εξωτερικό: ±3V
Εύρος ανόδου νεκρού χρόνου: 80 ns ~ 1,5 s
Τύποι σκανδάλης άκρων: ανύψωση, πτώση, άνοδος και πτώση
Αυτοευθυγράμμιση: Ναι
Θύρες: Έξοδος Pass/Fail, USB OTG

-----------
ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
-----------
Τροφοδοσία: 100 ~ 240 V AC RMS, 50/60 Hz
Οθόνη: 7" TFT LCD, WVGA (400x240 px)
Βάρος: 2,5 kg
Διαστάσεις: 306 x 138 x 124 mm
Αξεσουάρ: 2x αισθητήρας μέτρησης, καλώδιο ρεύματος, καλώδιο USB
