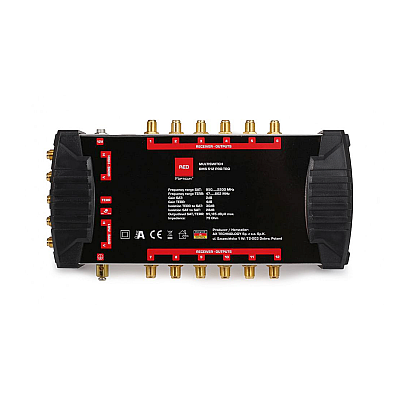

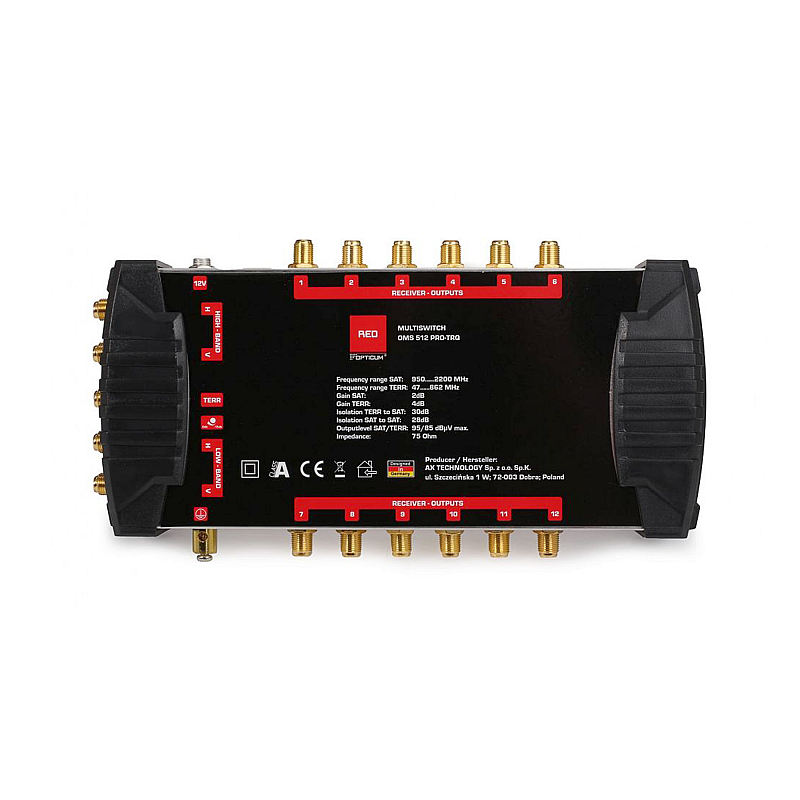

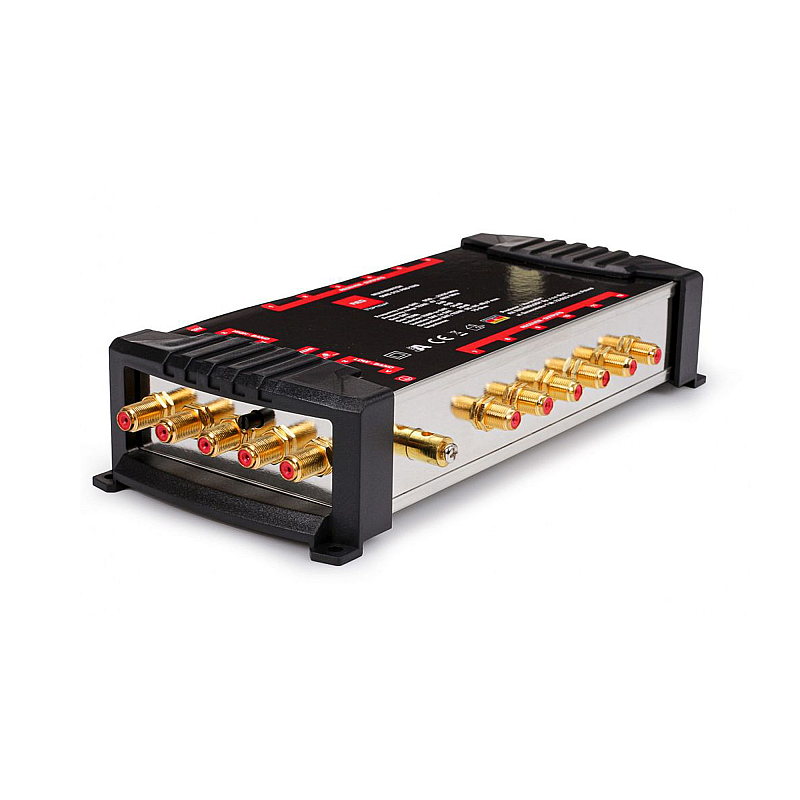

Πολυδιακόπτης OPTICUM OMS 5/12 PRO TRQ PLATINUM

Πολυδιακόπτης OPTICUM OMS 5/12 PRO TRQ PLATINIUM

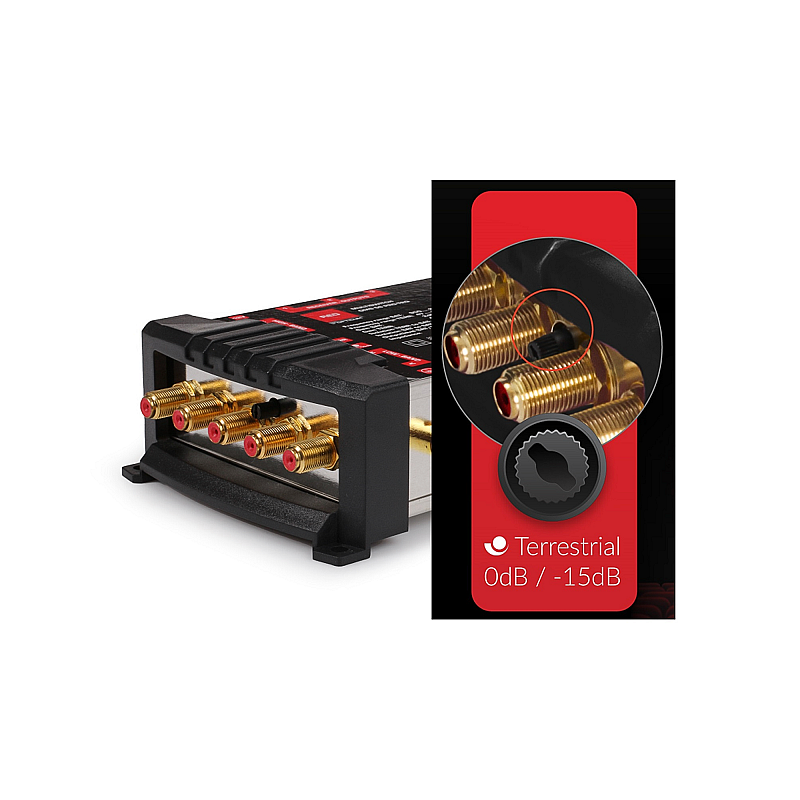

Ο πολυδιακόπτης έχει σχεδιαστεί για εγκατάσταση κεραίας σε δορυφορικό τηλεοπτικό σύστημα DVB-S2 και σε επίγειο τηλεοπτικό σύστημα DVB-T2. Οι επιχρυσωμένες υποδοχές μειώνουν σημαντικά τις απώλειες σήματος στη σύνδεση του καλωδίου της κεραίας και εξαλείφουν την οξείδωση. Ο πολυδιακόπτης αναγνωρίζει αυτόματα τον τύπο σήματος που θα μεταδοθεί στους δέκτες. Η εγκατάσταση πρέπει να λαμβάνει υπόψη τη σύνδεση του πολυδιακόπτη σε μια δορυφορική κεραία με διάμετρο όχι μικρότερη από 0,8 m και έναν μετατροπέα Quattro ή Quad καθώς και μια επίγεια κεραία τηλεόρασης. Ο διαχωρισμός των δορυφορικών και επίγειων σημάτων που εξέρχονται από τον πολυδιακόπτη πραγματοποιείται χρησιμοποιώντας πρίζες τελικού συνδρομητή. Ο πολυδιακόπτης τροφοδοτείται από εξωτερικό τροφοδοτικό, το οποίο εξαλείφει το φαινόμενο της αυξημένης θερμοκρασίας λειτουργίας, η οποία αποτελεί συχνή αιτία βλάβης της συσκευής.



Σύνδεση:

ένας μετατροπέας Quattro ή QUAD
μία επίγεια κεραία DVB-T
12 επίγειους ή/και δορυφορικούς δέκτες τηλεόρασης

Τεχνικά δεδομένα:

Εύρος συχνοτήτων SAT: 950-2200 MHz
Εύρος συχνοτήτων TER: 47-862 MHz
Ενίσχυση SAT (950-2150 MHz): 2 dB
Ενίσχυση TER (47-862 MHz): 4 dB
Διαχωρισμός SAT σε TER: 30 dB
Διαχωρισμός TER σε SAT: 28 dB
Διαχωρισμός πόλωσης H/V: 25 dB
Μέγιστο επίπεδο εξόδου SAT: 95 dBuV
Μέγιστο επίπεδο εξόδου TER: 85 dBuV
Αντίσταση εισόδου/εξόδου: 75 Ohm
Εναλλαγή πολικότητας/ζώνης: 13V/18V 13V/22kHz-18V/22kHz
Τροφοδοσία ρεύματος: 230V AC 50Hz
Θερμοκρασία λειτουργίας: 0...+55 oC
Διαστάσεις: 255 x 130 x 54 mm (πραγματικές διαστάσεις)

Το σετ περιλαμβάνει:

-Πολυδιακόπτης
- Βιδωτό κλειδί σύνδεσης F

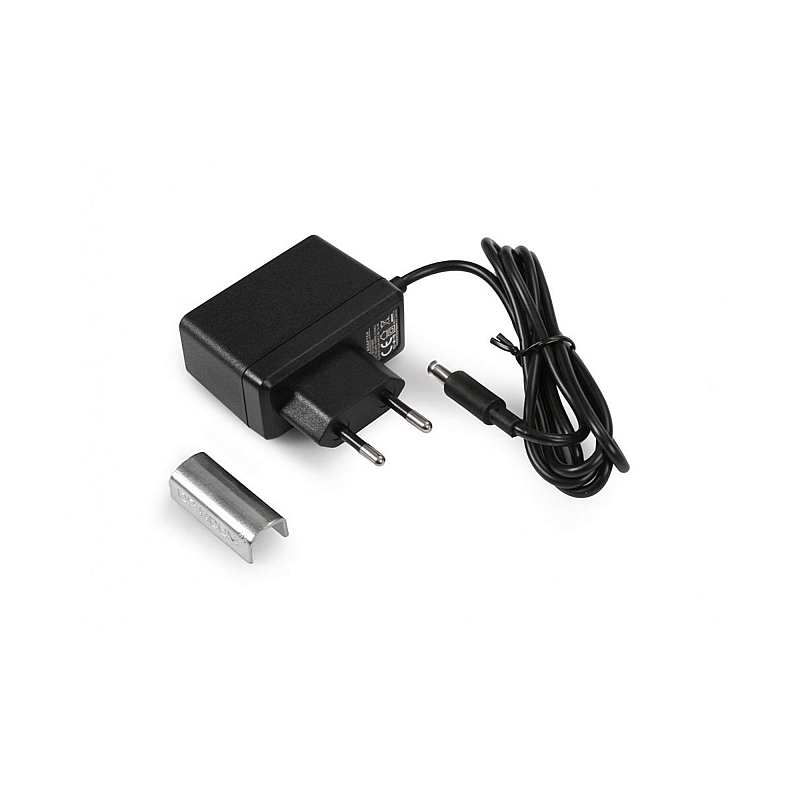

- Προσαρμογέας AC
- Αρχική συσκευασία
